| 品牌 : | 振霖 | 規格 : | 水平回轉角度：360° |
| 類型 : | 新能源教學實訓臺 | 型號 : | ZLNE-Y02 |
| 適用范圍 : | 職校、技校、中專、大專及培訓院校 | 產地 : | 上海 |
| 是否進口 : | 否 | 質保期 : | 三年 |
| 是否定制 : | 否 | 跟蹤方式 : | 雙軸全自動跟蹤 |

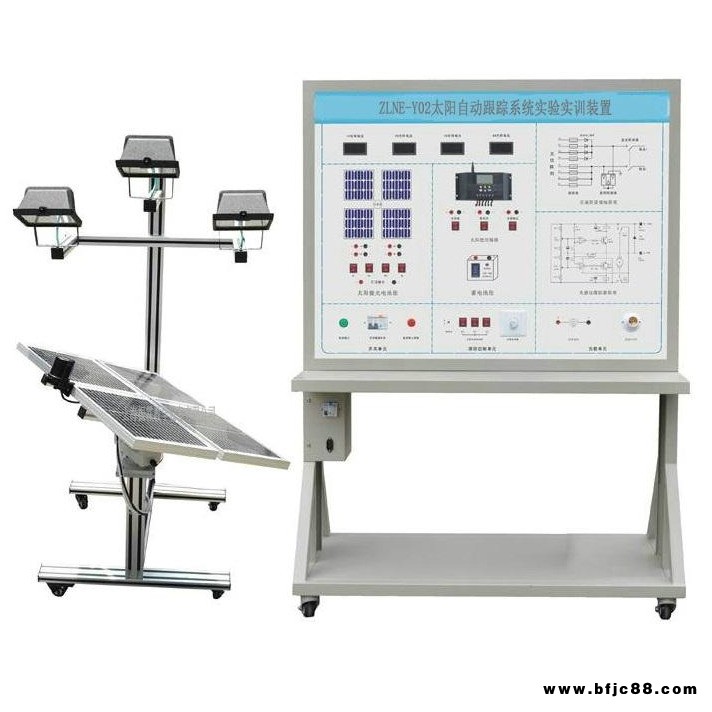

ZLNE-Y02型太陽自動跟蹤系統實驗實訓裝置
太陽自動跟蹤系統實驗實訓裝置的介紹：
? ??太陽自動跟蹤系統由陽光跟蹤傳感器、控制器和傳動執行機構三部分組成。
◆?陽光跟蹤傳感器
? ? 在有效光照條件下的全程對陽光高精度測量，并將太陽光方位信號轉換成電信號，傳送給跟蹤控制器。
? ? 跟蹤控制器接收太陽光跟蹤定位傳感器的信號后，驅使傳動執行機構運轉，使太陽能電池板垂直于太陽光。
◆?傳動執行機構? ? 采用獨特的機械結構設計，實現水平方向360°、180°俯仰角度可以調節后固定， 抗風可達10級。
一、太陽自動跟蹤系統實驗實訓裝置的主要特點：
1）通過三個模擬光源進行照射，模擬晨日、午日、夕日。
2）4塊10W的太陽能電池板進行組串。
3）系統包括：太陽能光電傳感器；太陽能電池組件；直流電機及控制器；太陽能控制器；蓄電池；太陽能跟蹤器用電由蓄電池供給。
4）跟蹤方式：雙軸全自動跟蹤
?????????精度：±0.5°
?????????水平回轉角度：360°
?????????俯仰角度：180°
?????????控制器供電電源：DC 12V
?????????電機供電電源：DC 12V
5）支架采用工業鋁型材
二、太陽自動跟蹤系統實驗實訓裝置的技術指標：
◆?跟蹤方式：雙軸全自動跟蹤
◆?跟蹤精度：±1°
◆?水平回轉角度：360°
◆?俯仰角度：180°
◆?傳動機構自重：2.5Kg?（不含支架與電池板）
◆? 承重：10Kg
◆?電機供電電源：DC 12V
◆?控制器供電電源：DC 12V
◆?系統年平均耗電量：0.1W
◆?抗風等級：10級
◆?系統自帶上電復位及無光自復位功能
三、太陽自動跟蹤系統實驗實訓裝置的實驗項目：
實驗一太陽能電池板特性實驗系列
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板 輸出功率計算實驗
1-5、太陽能電池板轉換效率測量實驗
1-6、開路電壓與相對光強的函數關系實驗
1-7、短路電流與相對光強的函數關系實驗
1-8、太陽能電池板暗伏安特性測試實驗
1-9、太陽能組件輸出特性測試實驗
1-10、太陽能電池板的串聯開路電壓測試實驗
1-11、太陽能電池板的串聯短路電流測試實驗
1-12、太陽能電池板的并聯開路電壓測試實驗
1-13、太陽能電池板的并聯短路電流測試實驗
1-14、負載特性測試實驗
實驗二太陽能蓄電池控制器實驗系列
2-1、太陽能蓄電池充電控制實驗
2-2、控制器充放電保護實驗
2-3、蓄電池電壓、電流測試實驗
2-4、蓄電池電量估測實驗
2-5、控制電池電流流入、輸出實驗
2-6、控制器光控-時控輸出實驗
實驗三跟蹤器的實驗內容
3-1、逐日系統原理實驗
3-2、太陽光跟蹤定位傳感器原理實驗
3-3、環境對光伏轉換影響實驗
3-4、跟蹤控制器操作實驗
3-5、傳動執行機構接線實訓
3-6、太陽能光控跟蹤實驗
四、太陽自動跟蹤系統實驗實訓裝置的主要設備清單：序號 名???稱 型??號 數量 單位 1 支架系統 Y02-A 1 套 2 實驗操作臺 ZLNE-Y02 1 套 3 追蹤控制器 1 臺 4 光學跟蹤探頭 1 套 5 10W太陽能電池組件 4 塊 6 實驗套件
————————————————————————————————————————————————————?
