| 品牌 : | 浙江威盾閥門 | 型號 : | Q41F-10K |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN50 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 日標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 用途 : | 截止 | 類型(通道位置) : | 直通式 |
| 作用對象 : | 水 |

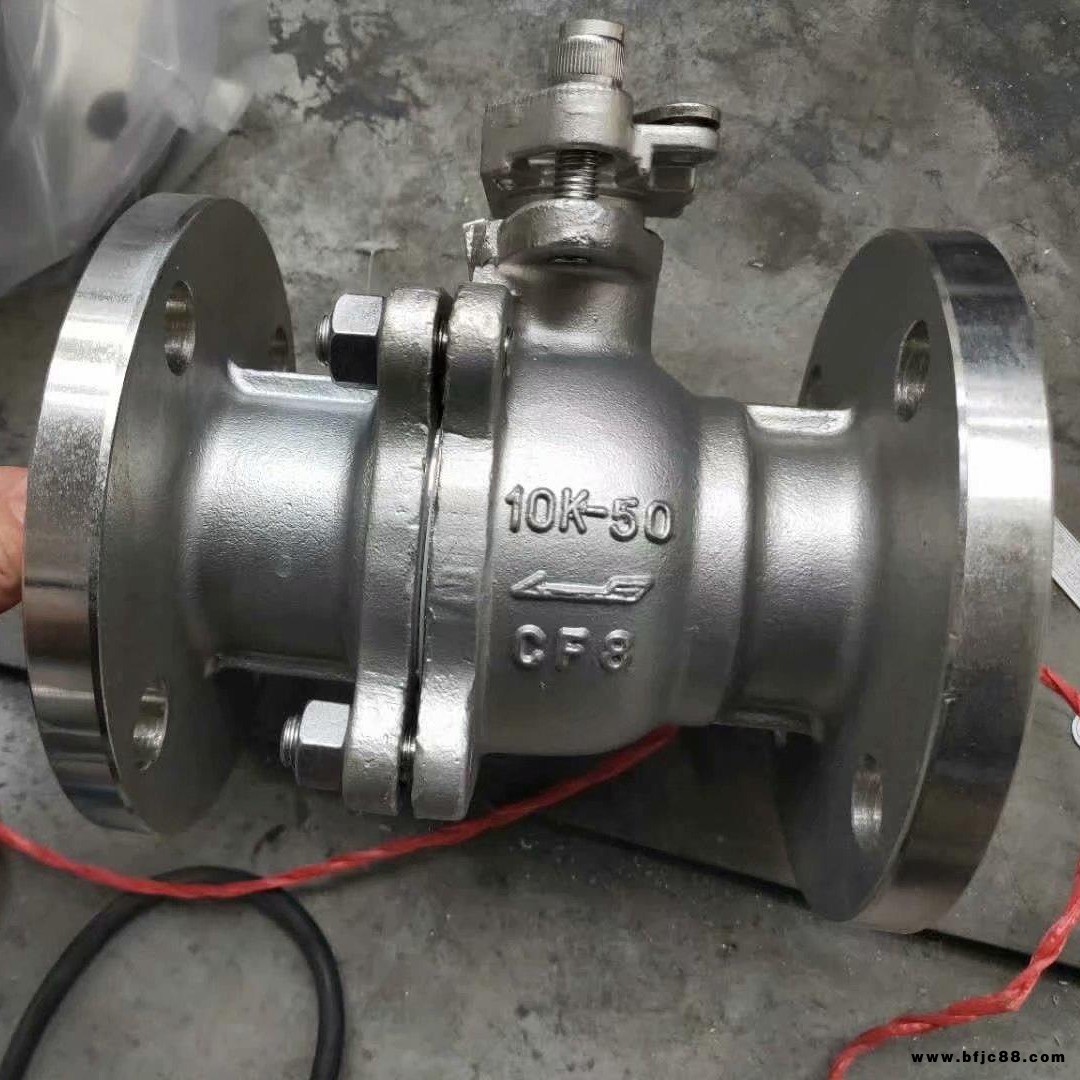

廠家供應Q41F-10K、Q41F-20KQ41F-40K日標球閥，浙江威盾閥門
Q41F-10K日標球閥浮動球設計，主要用于管道對介質的接通和截斷功能，也可用于對介質的流量調節作用，廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
Q41F-10K日標球閥具有以下特點：
1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
名稱 | WCB類 | CF8類 | CF3類 | CF8M類 | CF3M類 | ||
閥體左體 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | ||
球體 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L | |
B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | ||
閥桿 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | ||
閥座 | PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/nyion | ||||||
閥座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | ||
彈簧 | 3yc-7/17-49H | ||||||
O形圈 | NBR | 氟橡膠 | |||||
螺柱 | A193-B7 | A193-B8 | |||||
螺母 | A194-2H | A194-8 | |||||
Q41F-10K日標球閥執行標準：
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
Q41F日標球閥主要連接尺寸：
型號 | 規格 (mm) | 尺寸 (mm) | ||||||||
inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Q41F/Y-10K Q341F/Y-10K Q641F/Y-10K Q941F/Y-10K | 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 68 | 115 |
3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 75 | 130 | |
1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 85 | 150 | |
11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 96 | 190 | |
11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 107 | 230 | |
2″ | 50 | 178 | 155 | 120 | 100 | 16 | 4-Φ19 | 118 | 240 | |
21/2″ | 65 | 190 | 175 | 140 | 120 | 18 | 4-Φ19 | 145 | 280 | |
3″ | 80 | 203 | 185 | 150 | 130 | 18 | 8-Φ19 | 160 | 310 | |
4″ | 100 | 229 | 210 | 175 | 155 | 18 | 8-Φ19 | 185 | 330 | |
5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 230 | 600 | |
6″ | 150 | 394 | 280 | 240 | 215 | 22 | 8-Φ23 | 260 | 800 | |
8″ | 200 | 457 | 330 | 290 | 265 | 22 | 12-Φ23 | 310 | 1000 | |
10″ | 250 | 533 | 400 | 355 | 325 | 24 | 12-Φ25 | 350 | 1200 | |
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K Q941F/Y-20K | 1/2″ | 15 | 140 | 95 | 70 | 52 | 14 | 4-Φ15 | 72 | 115 |
3/4″ | 20 | 152 | 100 | 75 | 58 | 16 | 4-Φ15 | 75 | 130 | |
1″ | 25 | 165 | 125 | 90 | 70 | 16 | 4-Φ19 | 85 | 150 | |
11/4″ | 32 | 178 | 135 | 100 | 80 | 18 | 4-Φ19 | 95 | 190 | |
11/2″ | 40 | 190 | 140 | 105 | 85 | 18 | 4-Φ19 | 110 | 230 | |
2″ | 50 | 216 | 155 | 120 | 100 | 22 | 8-Φ19 | 120 | 240 | |
21/2″ | 65 | 241 | 175 | 140 | 120 | 24 | 4-Φ19 | 150 | 280 | |
3″ | 80 | 283 | 200 | 160 | 135 | 26 | 8-Φ23 | 165 | 310 | |
4″ | 100 | 305 | 225 | 185 | 160 | 28 | 8-Φ23 | 190 | 330 | |
5″ | 125 | 381 | 270 | 225 | 195 | 30 | 8-Φ25 | 240 | 600 | |
6″ | 150 | 403 | 305 | 260 | 230 | 32 | 12-Φ25 | 270 | 800 | |
8″ | 200 | 502 | 350 | 305 | 275 | 34 | 12-Φ25 | 315 | 1000 | |
10″ | 250 | 568 | 430 | 380 | 345 | 34 | 12-Φ27 | 380 | 1200 |
圖片、參數僅供參考！需要參數詳情請咨詢客服！
浙江威盾閥門科技有限公司訂購須知：
1、根據對管道流體控制的使用作用選擇合適的閥門類型；如：閘閥、截止閥、球閥、蝶閥、隔膜閥、安全閥、疏水閥、減壓閥、止回閥、過濾器、柱塞閥、旋塞閥等其他閥門（或可由我公司工程師為您推薦合適的閥門類型）；
2、明確閥門的制造標準：國標、美標、德標、日標、俄標等；
3、明確閥門的口徑、使用的介質、工作壓力、介質溫度；
4、明確閥門的連接方式：螺紋、法蘭、焊接、對夾、卡箍、卡套等；
5、明確閥門的驅動方式：手動、蝸輪、氣動、電動等；
6、根據介質及環境選擇合適的材質：球墨鐵、銅、碳鋼、不銹鋼、鉻鉬鋼、塑料、鋁合金等；
7、定制特殊閥門需提供相關圖紙或樣品，注明閥門準確參數和要求；
8、簽訂訂購合同后需方需付合同金額30%貨款讓供方生產備貨，其余貨款發貨前付清。
