| 加工定制 : | 否 | 品牌 : | 防爆 |
| 型號 : | 941X-16Q | 外形尺寸 : | 來電 |
| 產品用途 : | 咨詢 |

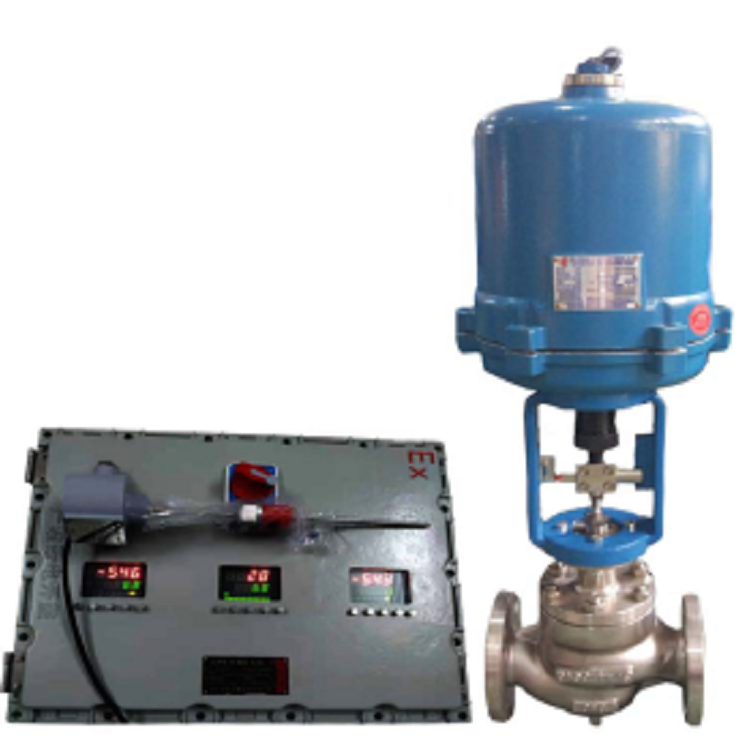

防爆溫度調節閥/比例二通水閥 DN100 型號:941X-16Q庫號：M346128
防爆等：EXDIIBT4 電源：AC220V 輸入:DC4-20MA
防爆溫度調節閥 主要參數
閥體
閥體形式 直通鑄造球型閥
公稱通徑 DN15～200mm
公稱壓力 PN1.6、2.5、4.0、6.4MPa
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚填料、含浸聚填料、紡織填料、石墨填料
閥內件
閥芯形式 單座式閥芯
直線
執行機構、傳感器、毛細管
執行器型號 3810系列、PSL系列
主要參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、信號：4-20mA·DC
防護等：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%
溫包、毛細管材料 H62、1Cr18Ni9Ti
毛細管長度 3米、5米、10米
溫度范圍 0~250℃
設定值偏差 ±2℃
防爆溫度調節閥 主要零件材料及結構圖
1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 墊片 PTFE/石墨墊片
4 閥芯 304 304 316 316L
5 導向套 304 304 316 316L
6 閥蓋 WCB CF8 CF8M CF3M
7 閥桿 304 304 316 316L
8 填料 PTFE/柔石墨
9 彈簧 65Mn
10 螺母 304 304 316 316L
溫度調節閥 額定行程與流通能力、泄露標準
公稱通徑 20 25 32 40 50 65 80 100 125 150 200
流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630
額定行程 6 8 10 14 20 30 30 40
調節精度(℃) ± 1 ~ ± 5
使用介 蒸汽、水、油、氣體
允許
泄漏量 硬密封 10 -4 X 閥額定容量
軟密封 “ 0 ”
