品牌：三科
有效期至：長期有效
最后更新：2023-01-12 18:41
瀏覽次數：725

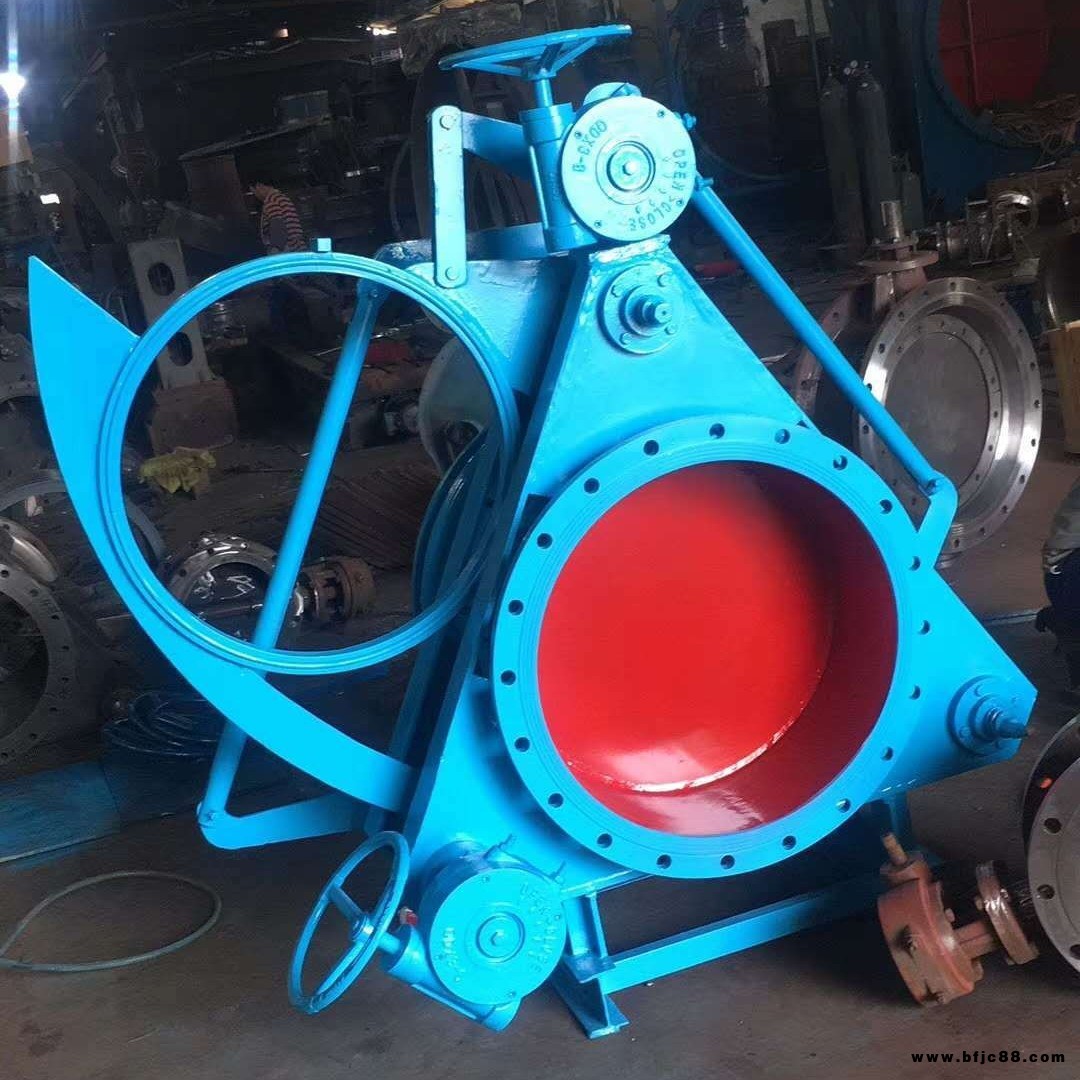

廠家直銷F343X蝸輪式盲板閥蝸輪式翻板閥蝸輪式眼鏡閥

品牌 :	三科	型號 :	F343X
材質 :	碳鋼	連接形式 :	法蘭
類型(通道位置) :	二通式	驅動方式 :	手動
介質溫度 :	常溫	工作壓差 :	0
產品別名 :	盲板閥	適用范圍 :	各種工況
流動方向 :	單向	用途 :	截止
適用介質 :	煤氣等有毒、有害、易燃的氣體	壓力環境 :	低壓

一、產品概述：

F343X蝸輪式盲板閥也稱渦輪扇形眼鏡閥，瓣閥，扇形閥，由左閥體，中閥體，右閥體，扇形盲板，螺母，不銹鋼補償器，兩個蝸輪傳動機構等組成，以其優越的性能為冶金、化工、環保等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種安全、可靠的隔斷設備。

二、結構原理：

F343X蝸輪式盲板閥由三根螺桿連接，將三個閥體固定在基座上，形成剛性結構。中間閥體和右閥體由不銹鋼膨脹管連接。左，中閥體分別由兩根左右梯形螺紋的三根螺桿連接，三根螺桿同時向前或向后轉動。兩個閥體壓縮（或分離）。三個螺桿中的一個在螺桿的中部裝有盲板，盲板繞軸旋轉。以下兩個螺桿與盲板的定位塊安裝在同一位置。當盲板旋轉時，可以防止盲板漂移并且可以刮傷密封環。其中一個螺桿配有蝸輪傳動機構，以實現松動和夾緊。閥體的用途。

三、產品性能：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃的氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

四、連接尺寸：

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	500
350	490	445	22	12-φ22	500
400	540	495	22	16-φ22	600
450	595	550	24	16-φ22	600
500	645	600	24	16-φ22	600
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	800
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800
1100	1275	1220	30	28-φ30	800
1200	1375	1320	30	32-φ30	800
1300	1475	1420	32	32-φ30	800
1400	1575	1520	32	36-φ30	850
1500	1675	1620	32	36-φ30	850
1600	1790	1730	32	40-φ30	850
