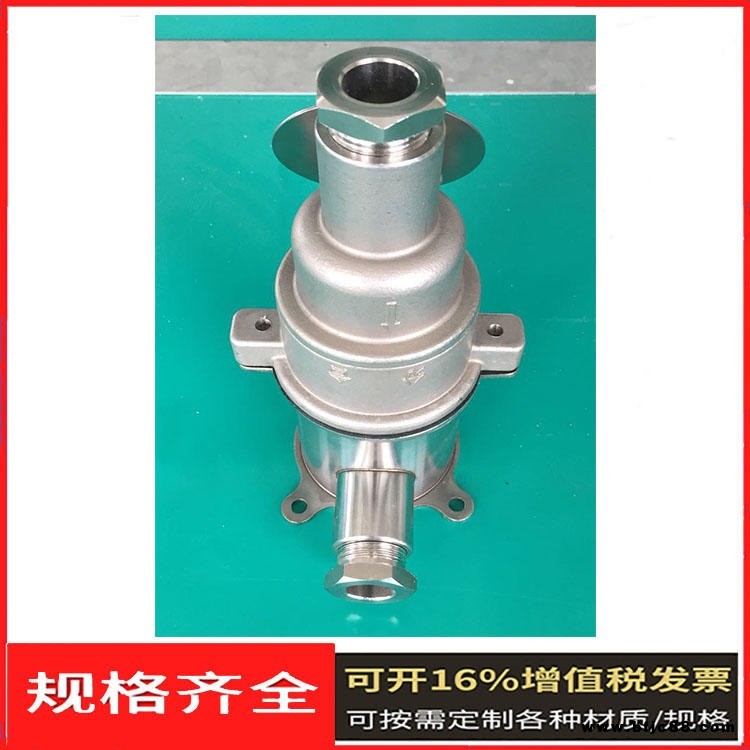

防爆插銷AC-30A-220V/380V 不銹鋼防爆連接器

插頭插座的接線方法 :

1.接線形式為壓接式或焊接式，連接可靠、拆裝方便、操作簡便。

2.將電纜線從壓線螺桿穿入，按針（孔）裝線長度剝?nèi)ソ^緣層，再進行焊接或壓接。

3.確認電纜線焊接或壓接無誤后，將針（孔）裝線長度剝?nèi)ソ^緣層，再進行焊接或壓接。 4.確認零線（N)必須插入絕緣體中對應N孔。

5.壓接：用壓接工具進行壓接組裝，壓接處的保持力：15-30A不小下20kgf,60-100A不小于30kgf，150-300A不小于50kgf。

6.連接器安裝完畢后，應測量檢查其通斷性和接線是否正確。

適用環境：

1.使用大氣壓力80kPa～110kPa；

2.環境溫度：-20℃～+40℃；

3.空氣相對濕度不大于95%（+25℃時)；

4.存在有II類，溫度組別為T6組及以下組別的可燃性氣體、蒸汽與空氣混合形成的爆炸性混合物的環境；

5.在無顯著搖動和沖擊振動的地方。

結構特點：

1.外殼采用鈦鎂含量不大于7.5%的ZL102鋁合金壓鑄成型，其絕緣安裝板與殼體構成一體，重量輕，抗沖擊性能好。

2.接地線接觸件在連接器和開啟的過程中，始終保持接觸、安全、可靠。

3.接觸件為內齒型結構。

適用范圍

1. 海拔高度不超過2000m

2. 周圍環境溫度不超過+40℃，不低于-20℃

3. 周圍環境的相對濕度不大于95%(相當于+25℃)

4. 適用于ⅡA、ⅡB類T1～T4組爆炸性氣體混合物（1區和2區）場所

5. 具有輕微腐蝕環境，但不含有嚴重破壞金屬和絕緣的氣體存在

6. 能防止水和液體浸入的地方

產品特點

防爆插銷適用于額定電壓380V以下，額定電流6-16A的線路中，作為連接手持工具及照明燈電源，鑄鋁合金外殼，表面噴塑。插座上帶有分、合防護蓋，嚴禁帶電開蓋標志。插頭的接地觸頭比主觸頭長，使主觸頭未接通前先將地線接通，在拔脫插頭時，z后分斷接地線，以保證安全，插銷與開關制成連鎖結構，當插頭插入后，插頭上的轉套向右旋轉至一定角度，插座內的即閉合，同時插銷不能拔脫。反之，將轉套向左旋轉一定角度，則開關分斷，然后才能拔掉插頭，插座上設有防護蓋，在插頭拔脫后，防護蓋將插座遮蔽，以免外物侵入，鋼管或電纜布線，電纜布線須配電纜夾緊密封接頭。

四、主要技術參數

型號 電流

（A） 電壓

（V） 極數 防爆標志 防護

等級 電纜外徑

(mm) 進線口

螺紋(G")

AC-16 16 220/380 1P+N

3P+N

3P+N+PE Exd(e)ⅡBT4

Exd(e)ⅡCT4 IP54 φ12 3/4"

防爆插銷AC-30A-220V/380V 不銹鋼防爆連接器

樂清市裕恒防爆專業生產防爆配電箱，防爆控制箱，防爆接線箱，防爆儀表箱，防爆檢修箱，防爆磁力啟動器，防爆斷路器，防爆操作柱，防爆防腐配電箱，防爆管件，防爆燈具等防爆非標產品的定制.
