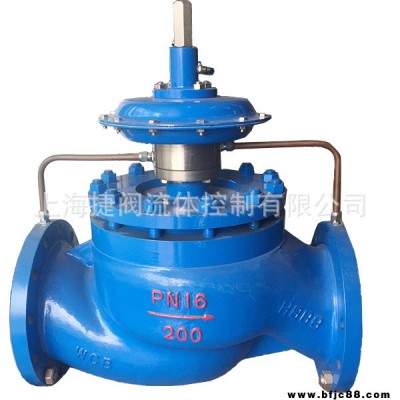

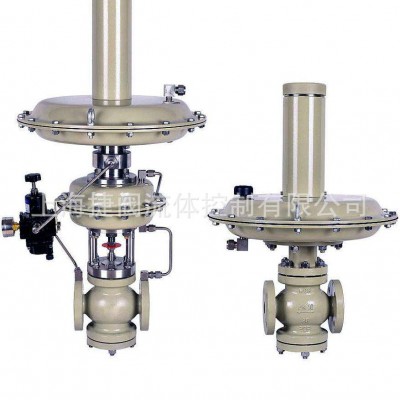

ZZYVP帶指揮器操作型自力式壓力調節閥(簡稱自力式壓力調節閥)無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持恒定。ZZYVP-16主要用在閥前壓力較高(0.2-0.8MPa)而閥后力很低(0.5-100Kpa)，例如50mmH2O(水柱)的場合，ZZVP-16K用在泄氮裝置上，可與供氮裝置配套使用。

1、氣體減壓

    如閥前0.2-0.8MPa(高于0.8MPa時閥前面應加減壓閥)，閥后0.5-100KPa。

2、氮封裝置

供氮和泄氮裝置上

產品特點

1、壓力設定在指揮器上實現，因而方便、快捷、省力省時且可在運行狀態下連續設定。
2、控制精確度比ZZY型自力式高1倍左右，故適合在控制精確度高的場合使用。
3、對同一臺閥而言，調節范圍比ZZY型自力式廣。
4、反應特別靈敏，極小的壓力(如50mm水柱的壓力)或極小的壓力變化都可以感知出來。
5、減壓比特別大，例如閥前0.8MPa，閥后50mmH2O，壓差比達1600

1、壓力設定彈簧2、指揮器執行機構3、指揮閥4、針閥  5、主閥6、  空氣過濾減壓器

其中ZZYVP-16B閥可以用1臺ZZYP自力式壓力調節閥+1臺ZZVP型自力式微壓調節閥代替

主要零件材料

技術參數

主要技術參數和性能指標

外形尺寸重量

應用舉例

1、代替ZZV型自力式微壓閥

    ZZV型自力式微壓閥閥前一般要求介質壓力0.1MPa，而ZZYVP帶指揮器操作型自力式壓力調節閥則不受此限制。

2、用于氮封裝置

    氮封裝置的貯罐內成品油上端覆蓋氮氣，其壓力一般在100mmH2O左右，通過氮封保護裝置加以控制。出液閥開啟放油時，貯罐內液位下降，此時，ZZYVP-16B供氮調節閥開度增大，向貯罐內補充氮氣使壓力增加到設定值為止。進液閥開啟進油時，液位上升，氣相部分容積減小，氮氣壓力上升，此時ZZYVP-16B供氮調節閥關閉，而ZZVP-16K泄氮調節閥在壓力控制器作用下開啟，排出氮氣使壓力降至設定值。為確保儲罐安全，應在罐頂設置呼吸閥。

    供氮壓力調整：在ZZYVP-16B型壓力調節閥選定一設定值如1KPa(100mm.W.C)，通過調整主彈簧1的預壓縮(拉伸)量來達到；

    泄氮壓力調整：在ZZVP-16K泄放閥中的壓力控制器部分，通過調整主彈簧預壓縮量達到，一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力設定值，如2Kpa(200mm.W.C)。

    呼吸閥設定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得酞近。呼吸閥型號為：ZZFQ-10。ZZYVP-16B壓力設定值為PC，ZZVP-16K壓力設定值P1，PC與P1兩值不能靠得酞近，以免閥門工作酞頻繁，呼吸閥的排放壓力P2的設定值應大于P1，P2與P1兩值也不能靠得酞近。三者關系PC< P1< P2。

連接尺寸及標準

連接方法：法蘭、螺紋
法蘭端面距：GB12221-89
法蘭標準：GB9113-2000；JB/T79-94
法蘭密封面型式：凸面（RF）；
信號接口：內螺紋M16×1.5；

閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準

訂貨須知

·訂貨時請用戶提供以下資料：

·調壓閥名稱、型號

·公稱通徑(mm)

·公稱壓力(MPa)

·額定流量系數(Kv)

·固有流量特性

·介質名稱

·工作壓力及范圍

·閥體、閥內件及填料材質

·其他特殊要求
