精品一区二区三区四区视频,欧美性吧,国产免费黄视频

大連市環(huán)氧灌漿樹脂混凝土結構裂縫修補膠

產(chǎn)品特點

本品為混凝土結構性微細裂縫灌漿處理專用樹脂膠，具有樹脂本體收縮小、強度高、韌性好、適應力強等特點。

　　產(chǎn)品用途

　　適用于灌補>0.5mm的結構性微細裂縫，亦可對砂漿、混凝土、磚板空鼓縫隙等各種狀況進行灌漿加固處理。

　　執(zhí)行標準 GB50367-2006

　　技術性能

　　施工工藝

　　一、材料配備：

　　1、按甲組份：乙組份=4：1的比例混合攪拌均勻即可使用。

　　2、根據(jù)現(xiàn)場裂縫實際寬度與施工條件可以在環(huán)氧樹脂混合液中加入適量稀釋劑（如：丙酮、二甲苯，或樹脂專用稀釋劑的方式進行稀釋，以降低樹脂粘度，易于灌注。

　　3、一次性配合量以不超過500g為宜，隨配隨用,初固24h,完全固化5~7天,如果一次性配膠量過多, 初凝時間會相應縮短。

　　二、混凝土結構裂縫修補施工說明：

主要步驟	說明	工具及材料
	1、裂縫調(diào)查，原因分析　　調(diào)整裂縫現(xiàn)狀：寬度、長度，是否貫通，是否漏水，開裂時間，使用材料，環(huán)境條件等，分析開裂原因，指定修復方案。	* 裂縫測量卡 * 記號筆
	2、基層處理，確定注入口　　清理裂縫表面灰塵，確保干燥牢固，按15-20cm間距標出注入口，盡量位于裂縫較寬、開口較通暢的位置。	毛刷記號筆
	3、粘貼底座，封閉裂縫　　采用YJ-400快干封縫膠在預先標出的注入口上粘貼底座，并沿裂縫表面涂刮YJ-400快干封縫膠，寬度5cm，確保封嚴。	* 底座 * YJ-400快干封縫膠（甲、乙混合） * 開刀、刮板

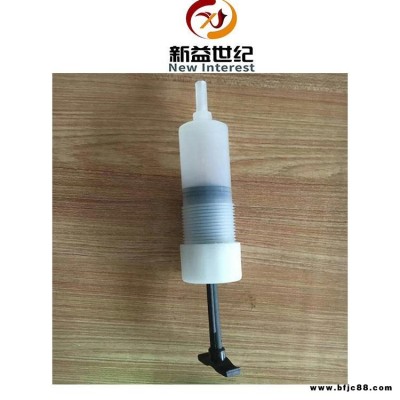

	4、配制樹脂，連續(xù)注膠　　按比例配制YJ-401灌漿樹脂，直接吸入樹脂到灌漿器中旋緊于底座上，松開拉手進行注膠。樹脂不足，可反復補充，直至注滿全部裂縫。	* YJ-401灌漿樹脂（A、B料混合） * 自動壓力灌漿器
	5、注膠完畢，拆除灌漿器，基層復原　　注膠完畢應立即拆下灌漿器，用酒精浸泡清洗。待樹脂固化后可敲掉底座及堵頭,必要時可用砂輪機對表面封縫膠進行打磨，恢復基層原狀。	* 塑料刻度燒杯 * 攪拌棒 * 塑膠手套 * 酒精 * 棉絲 * 砂輪機

　　三、樹脂膠操作時間與溫度的關系

溫度	5℃	25℃	35℃
可操作時間	1h	40min	20min

　　四、裂縫寬度與注入口間距的關系

裂縫寬度（mm）	0.1—0.3	0.3—0.5	0.5—1.0	1.0—3.0
注入口間距（mm）	10—20	20—30	30—40	40

　　注意事項

　　1、本品適用于5℃以上環(huán)境，低于5℃時須采取升溫措施。

　　2、混凝土表面有明水時，應擦去并使用熱風機吹干。

　　3、使用場所應注意通風換氣，使用時應配帶防護眼鏡、手套、穿緊口工服，使用本品后應及時洗手。

　　4、在施工過程中，如不慎濺到皮膚上或眼睛里應立即用大量清水沖洗，嚴重者應及時就醫(yī)。

　　包裝儲運

　　本品在常溫下貯存，保質(zhì)期12個月。

　　鄭重聲明

懷來新益世紀建筑材料銷售有限公司進入公司首頁

公司名	懷來新益世紀建筑材料銷售有限公司	經(jīng)營模式
注冊資本	600萬人民幣	公司注冊時間	2010
公司所在地	北京	企業(yè)類型	企業(yè)單位 ()
保證金	已繳納 0.00 元
主營行業(yè)	機電五金 ,
主營產(chǎn)品或服務	加固材料,灌漿材料,混凝土外加劑,裝飾材料,防水保溫材料,建材結構膠,防腐阻銹材料,混凝土缺陷材料,建筑材料添加劑的銷售,瓷磚粘結劑生產(chǎn)銷售
