（一）、用途

????蒸壓釜是硅酸鹽建筑制品生產要設備之一，用于成形后制品胚體的蒸壓養護，使制品獲得 終的強度；

本設備僅適用于在各類硅酸鹽建筑制品的生產中使用；還可用于高強石膏、保溫材料、橡膠制品、高強玻璃、水泥管樁、以及木材、化工、醫藥等行業；

（二）、蒸壓釜屬于有爆炸危險的壓力容器，制造單位必須具有特種設備安全監察部門頒發的壓力容器制造許可證；

（三）、對蒸壓釜的設計、材料、制造、檢驗、驗收、安裝、使用、檢查、維修等均應符合以下法規、標準：

1.特種設備安全監察條例；

2.壓力容器安全技術監察規程；

3.GB150-1998鋼制壓力容器；

4.JB/T4731-2005鋼制臥式容器；

5.JB/T4709-2000鋼制壓力容器焊接工藝規程；

6.JB/T4726-2000壓力容器用碳素鋼和低合金鋼鍛件

7.JB/T4730-2005承壓設備無損檢測；

8.GB6654-1996壓力容器用鋼板

9.GB/T8163-1999輸送流體用無縫鋼管

10.GB3087-1999低中壓鍋爐用鋼管

11.JC720-1997蒸壓釜

12.JB/T4712-1993鞍式支座

（四）、技術性能

結構概述：

本設備主要由釜體、釜蓋、安全連鎖裝置、密封裝置、擺動裝置、固定支座、活動支座、保溫層等組成；

（一）、釜體：

由20g鋼板焊接成筒體和由鍛鋼制的整體20g釜體齒輪圈焊接而成，釜內鋪設有軌道，供蒸養小車運行和停放；釜體齒輪圈均布36個 形凸齒，在工作時與釜蓋上相應的凸齒嚙合。在釜體齒圈上裝有密封圈，釜體上裝有兩個壓力表接管、兩個安全閥接管、并有進汽、排汽、冷凝水排出等接管，安全連鎖裝置等；

（二）、釜蓋：

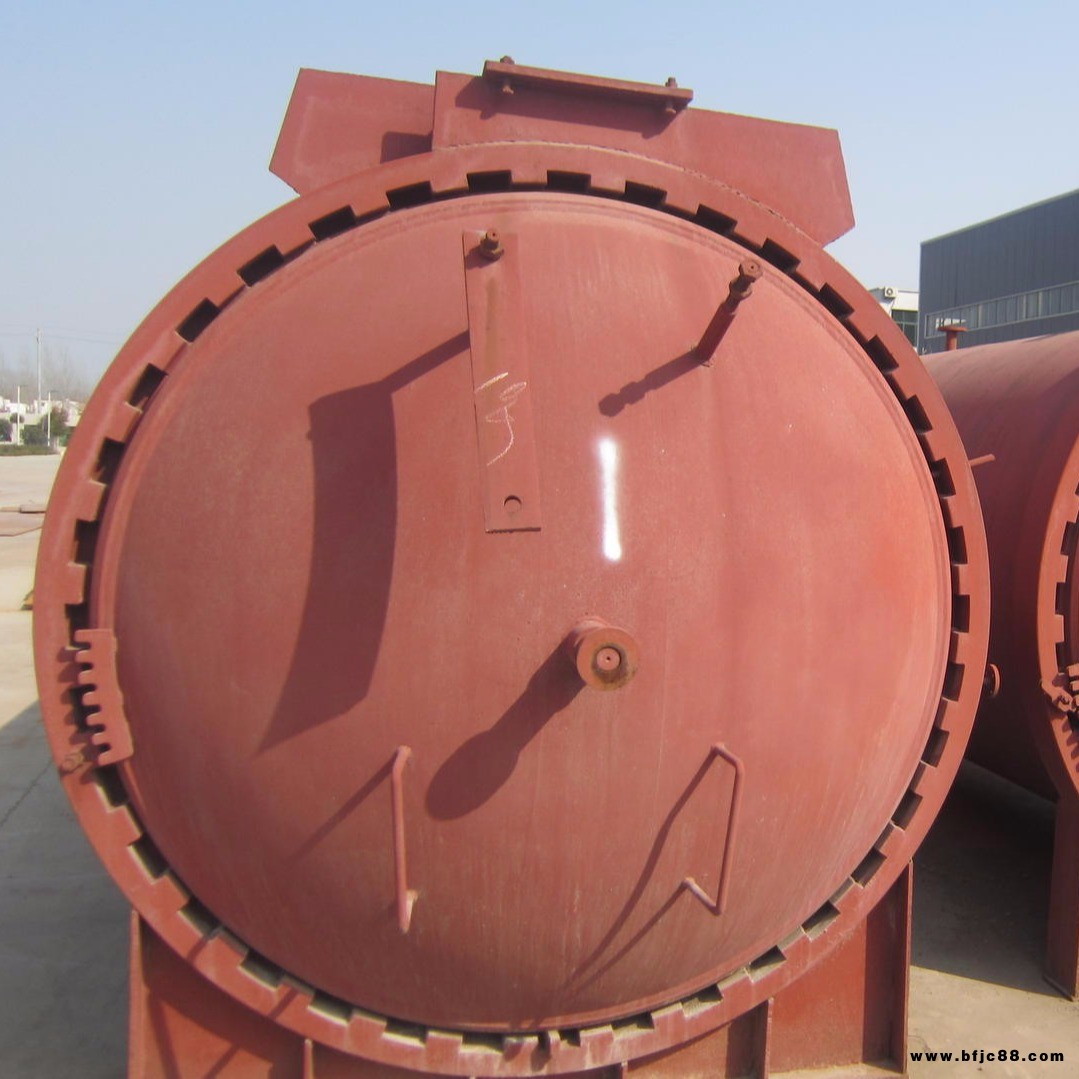

由20g鋼板壓制成的球冠形封頭與20g鍛制的釜蓋齒圈焊接而成，在釜蓋齒圈外緣有36個凸齒，工作時與釜體齒圈嚙合。釜蓋中心焊有短軸，裝有吊板，釜蓋通過吊板被懸掛在擺動裝置下方；

（三）、擺動裝置：

擺動裝置被固定在釜體齒圈上部，由懸臂梁、拉板、支撐板和立軸等組成。懸臂梁能繞立軸作回轉運動，通過拉桿與釜蓋吊板相連接，將釜蓋懸掛在釜端，支撐板和拉板與連接板連接，將連接板焊接在釜體上和釜體齒圈上；

（四）、安全連鎖裝置：

手動由安全柄、接管座和球閥等組成，座與釜體法蘭用螺釘固定。當釜蓋處于關閉狀態時，安全柄處于釜蓋鎖死位置，球閥處于關閉狀態。需要開啟釜蓋時，必須先將安全柄轉至打開位置，球閥也隨著被打開，使釜內腔與大氣相通，得以進一步釜內是否徹底排除壓力蒸汽，以確定可否立即打開釜門，并進而將釜內余汽排凈；

電動安全連鎖是由電器控制元件控制的直徑φ20的銷軸，有壓力后銷軸將釜體、釜蓋齒圈銷連在一起，使釜門不能打開，處于鎖死狀態；沒有壓力時，銷軸退回，可以打開釜門；

（五）、密封裝置：

由密封圈、連接管道等組成，密封圈裝在釜體齒圈密封槽內，密封槽與外供蒸汽源相通；

（六）、支座：

包括一個固定支座和六個滾動支座，固定支座位于釜體中部，每側各有三個活動支座；工作時，當溫度變化引起釜體伸縮時，活動支座可沿釜體軸間作相應的位移；

?

?

?

?

?

?

?
