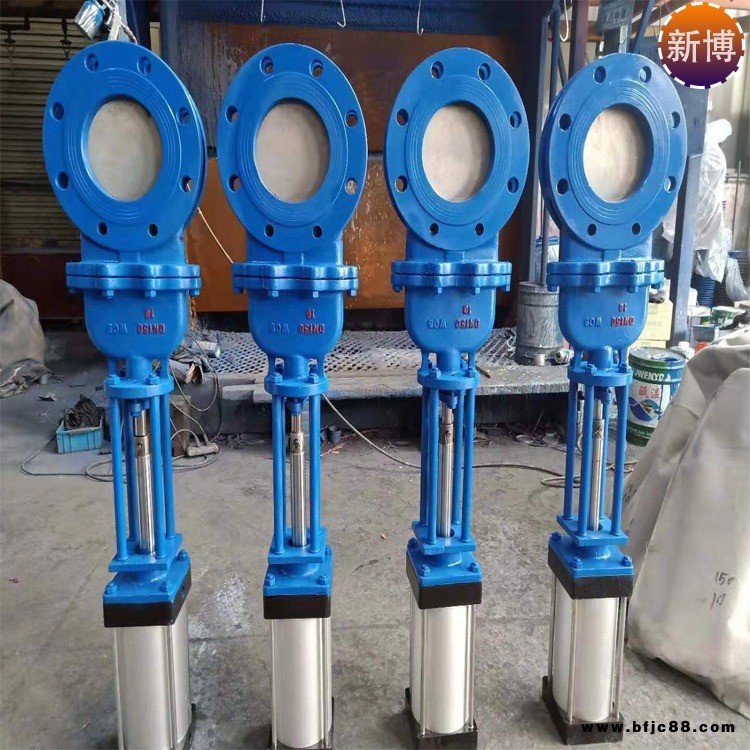

PZ673X氣動刀形閘閥借助壓縮空氣驅動的閥門。氣動刀型閘閥簡單地說就是用氣動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為氣動執行器，下半部分為閥門。本類閥門在管道中一般應當水平安裝。

　　PZ673X氣動刀型閘閥 主要結構及產品特點

　　氣動刀型閘閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。

　　PZ673X氣動刀閘閥結構特點：

　　(1)采用對夾式結構，體積小，重量輕。

　　(2)完全敞開的通道，可以防止介質在閥內沉積。

　　(3)新研制的U型封圈，可以保證閥門的良好密封性。

　　(4)閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

　　(5)流阻小。

　　(6)安裝維修方便。

　　PZ673X氣動刀型閘閥 執行標準

　　設計標準JB/T869l-1998 MSS SP-81

　　法蘭標準GB/T9113.1-2000

　　結構長度GB/T1-5188.2-94

　　試驗和壓力GB/T13927-2000

　　四、PZ673X氣動刀型閘閥 執行器技術參數

　　零件名稱材質名稱材質牌號

　　圓螺母優質碳素鋼25

　　手輪灰口鑄鋼HT200

　　軸承壓蓋優質碳素鋼35

　　閥桿螺母鋁青銅ZCuA19Mn2、ZCuA19Fe4Ni4Mn2

　　鋁黃銅ZCuZn25A16Fe3Mn3

　　軸承51110

　　閥桿不銹鋼304、316、2Cr13

　　支架碳素鋼、不銹鋼WCB、CF8等

　　閘板不銹鋼304、316、304L、316L、2Cr13

　　螺栓螺母優質碳素鋼35

　　填料壓蓋碳素鋼WCB

　　填料柔性石墨盤根根增強四氟纖維盤根

　　閥體碳素鋼、不銹鋼WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不銹鋼
