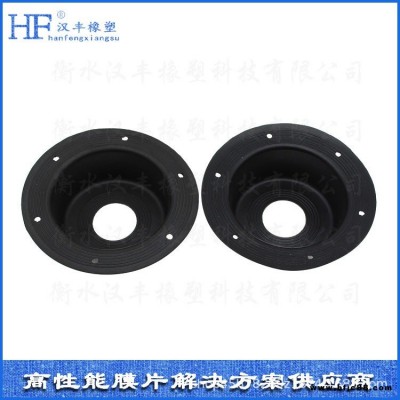

氣動薄膜調節閥膜片是圓形膜狀的彈性敏感元件。當膜片的兩面受到不同的壓力（或力）的作用時，膜片向壓力低的一面應變移動，使其中心產生與壓力差成一定關系的位移。

氣動調節閥膜片參數：

直徑：5-1500mm

材質：丁腈橡膠 天然橡膠

耐溫度：-35°C到300°C不等

抗張強度：0.1到15Mpa不等

膜片是氣動薄膜執行機構重要的元件，在氣源正常的情況下，如果執行機構不動作，就應該想到膜片是否破裂，是否沒安裝好。當金屬接觸面的表面有尖角毛刺等缺陷就會把膜片扎破，而膜片不能有泄露，膜片使用時間過長，材料老化也會影響使用。安裝前，檢查零件是否有碰傷、損壞、變形、涂漆脫落或其他不正常現象，如有缺陷應更換。更換的零部件必須經檢查合格后方可使用，并留下記錄。

氣動閥膜片安裝步驟如下：

1、把彈簧放在彈簧座上

2、安裝膜片，膜片與硬芯固定時螺絲帽處應加放松墊，膜片保證平整，防串氣。

3、所以緊固螺栓裝配前都應涂上潤滑脂，利于下次檢修和潤滑。

4、放上上膜蓋，用一對吊環螺栓固定。均勻交替地?cái)Q緊吊環螺栓，完成彈簧的初調。

5、擰緊膜蓋上的固定螺母，不準擰吊環螺栓。

6、裝上連接部件，把供管線接在上膜蓋上。

7、上述步驟完成后，應列下列方法校驗。

1）通過供氣管線，薄膜氣室通入500KP供氣壓力，用肥皂水檢查膜片四周是否漏氣。

2）檢驗執行在全行程范圍內動作是否靈活(指執行機構本身）。
