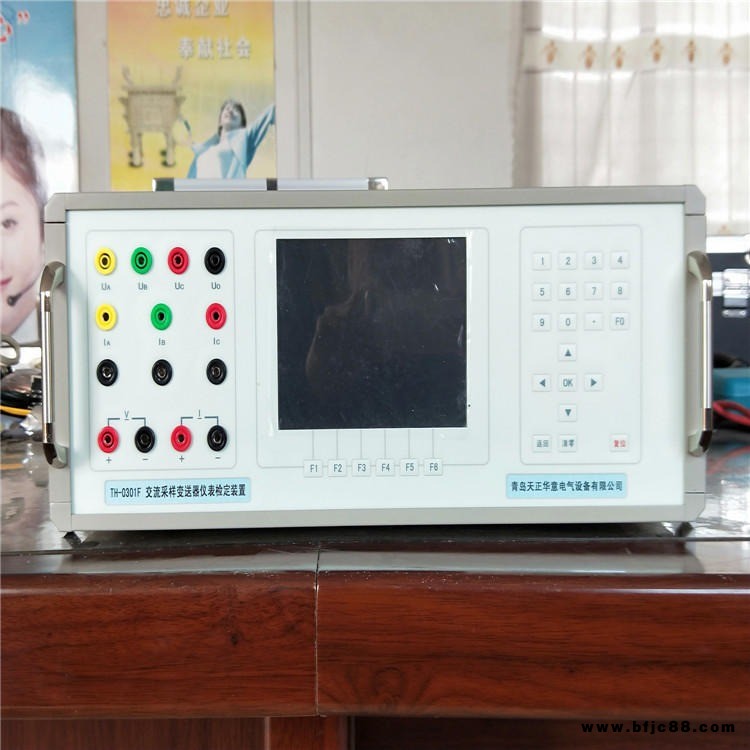

本裝置是按照GB/T13729-92遠動終端通用技術條件、DL/T630-1997交流采樣遠動終端通用技術條件和檢定規程JJG126－95交流電量變換為直流電量電工測量變送器檢定規程、國家電力公司交流采樣測量裝置校驗規范、JJG124－2005電流表、電壓表、功率表和電阻表檢定規程、JJG 596-1999、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。

裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

2?主要功能及特點

2．1可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2．2可自動檢驗電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。

2．3電源部分可生成具有231次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

2．4功放的工作頻帶為40H_Z1kH_Z，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

2．5設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。

2．6設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。

2．7可按電能表檢測負荷點或自選點進行電能表校驗。

3 主要技術指標

3．1??交流電壓量程　　50V、100V、200V、400V、600V??? 輸出容量　20VA；

3．2 ?交流電流量程　　0.5A、1A、2.5A、5A、10A、20A 輸出容量　20VA；

3．3 ?交流電壓、電流調節范圍0120 FS（800V量程0105 FS），?調節細度5×10^-5；

3．4?工頻交流電壓、電流準確度??????0.05 FS；

3．5??有功功率（50V400V）準確度???0.05 FS；

3．6?無功功率（50V400V）準確度???0.1 FS；

3．7 ?電流對同名相電壓的相位準確度　?0.05⁰；

3．8 ?頻　率　　調節范圍4565H_Z，???調節細度0.001H_Z，調定值準確度5×10^-5；

3．9 ?相　位　　調節范圍0359.99⁰，??調節細度0.01⁰；

3．10交流電壓、電流輸出波形失真度　　??0.3；

3．11交流電壓、電流及功率輸出穩定度　??0.01 FS /60s；

3．12諧波231次，幅度020，各次諧波相位細度0.01⁰·N（N為諧波次數）；

3．13直流電壓量程?75mV、75V、150V、300V、500V、1000V ?? 輸出容量20W；

3．14直流電流量程　0.5A、1A、2.5A、5A、10A、20A??????? 輸出容量20W；

3．15?直流電壓、電流調節范圍0120 FS（1000V量程0105 FS），調節細度5×10^-5；

3．16?直流電壓、電流輸出穩定度　??0.01 FS /60s（峰－峰值）；

3．17直流電壓調定值準確度　　　　　　?????0.05 FS；

3．18?直流電流調定值準確度　　???????0.1 FS；

3．19直流75mV輸出（負載5Ω）準確度??????0.1 FS；

3．20直流測量準確度（用于變送器輸出測量）??0.02 FS（電壓0±24V，電流0±24mA）；

3．21電能表測量（50V400V）綜合誤差???????0.05 （脈沖輸出：三相額定值=6Hz）；

3．22工作電源　?單相220V±10，　50H_Z±5；

3．23使用環境　?溫度20⁰C±10⁰C，　相對濕度85RH；

3．24體積重量　約460×430×185mm³，　20kg（豪華型機箱24kg）。
