豬產房溫濕度無線遠程監控系統（湖南正大畜禽有限公司項目簡報）

特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。

企業背景

正大集團是世界的華人跨國公司之一，由華裔實業家謝易初、謝少飛兄弟于1921年在泰國曼谷創建，在中國以外稱作Charoen Pokphand Group（卜蜂集團）。湖南正大畜禽有限公司是泰國正大集團實施新小龍戰略，2010年在湖南省長沙市 的一家畜禽養殖的獨資公司。本項目規劃興建規模化、全自動化、封閉式、現代化管理的一個2400頭的種豬場和其他配套場,項目總投資2.2億元。公司秉承正大集團“愛是正大無私的奉獻”的企業精神，竭誠為廣大客戶提供優質的農牧食品。

西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線傳輸模塊，開關量采集模塊，模擬量采集模塊，養殖場環境無線監控，科學養豬方案

客戶需求及無線改造方案

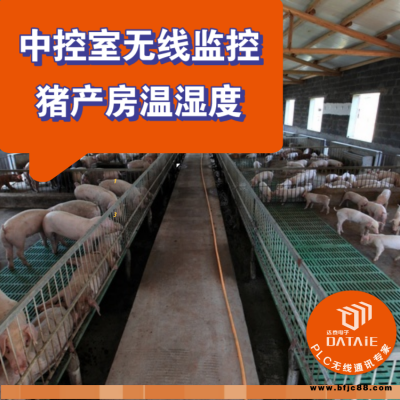

在日常養豬生產當中要嚴格調控好產房的溫濕度等參數，否則當溫差等條件過大會增加豬群的應激性，容易引起豬群發生疾病，并且會嚴重影響仔豬正常的生長和發育。因此豬場產房要根據天氣情況以及仔豬出生日齡進行調整，并且通過及時開啟/關閉保溫燈、水閥、通風口等來調節豬產房的生產環境，從而保證豬仔在舒適的環境中生長和發育，健康成長。

用戶欲采集豬產房中溫濕度、氧氣、光照度、用水量等傳感計的數據傳輸到中控室PLC端，通過數據實時監測來達到科學養殖。同時當豬產房溫度等數值過高或者過低，及時打開或關閉保溫燈、水閥等來調節豬產房環境，并發出報警信號控制員工宿舍端的報警設備。由于廠區實施科學養殖，生產環境把控嚴格，廠區面積較大，若采用有線方式施工成本高，維護難，故考慮采用無線通訊的方式完成混合信號的無線通訊。

西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案

根據現場情況，決定在豬產房安裝一臺DTD122FHCY——無線混合信號傳輸裝置[無線傳輸模塊]對產房內的溫濕度、氧氣、光照度、用水量和用電量等數據信息進行采集，然后將采集到的信號傳輸到1KM以外的中控室PLC端。中控室PLC端安裝的定制無線混合信號傳輸裝置——DTD122FHCY[無線傳輸模塊]，將接收到豬產房的信號輸送至PLC內進行處理。當出現豬產房溫濕度等參數達到預警值時，在中控室的PLC可以通過DTD122FHCY[無線傳輸模塊]直接遠程控制豬產房保溫燈、水閥等的開關啟停；并且向員工宿舍端發出報警信號，使得工廠的值班人員可以即使趕到。終于完成對豬產房環境的無線遠程監控工作達到科學養豬的標準。

西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線傳輸模塊，開關量采集模塊，模擬量采集模塊，養殖場環境無線監控，科學養豬方案

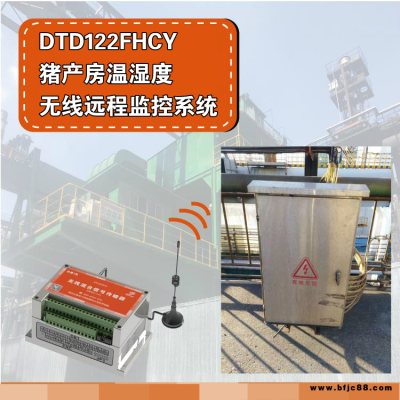

現場圖片?

無線方案的好處

1.?節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2.?安裝簡單，使用方便：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3.?數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理，所以可以保證數據的安全和可靠性。生產的產品通過ISO9001質量產品體系認證

4.?無運行費用：后期在使用過程中，不需要支付任何無線設備運營費用。

5.?無后期費用：不插卡，后期沒有運行費用，傳輸距離大于5公里

6.?完備的售后服務：?具有18年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。

西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線傳輸模塊，開關量采集模塊，模擬量采集模塊，養殖場環境無線監控，科學養豬方案

產品介紹

???達泰1系定制無線通訊終端-DTD122FHCY

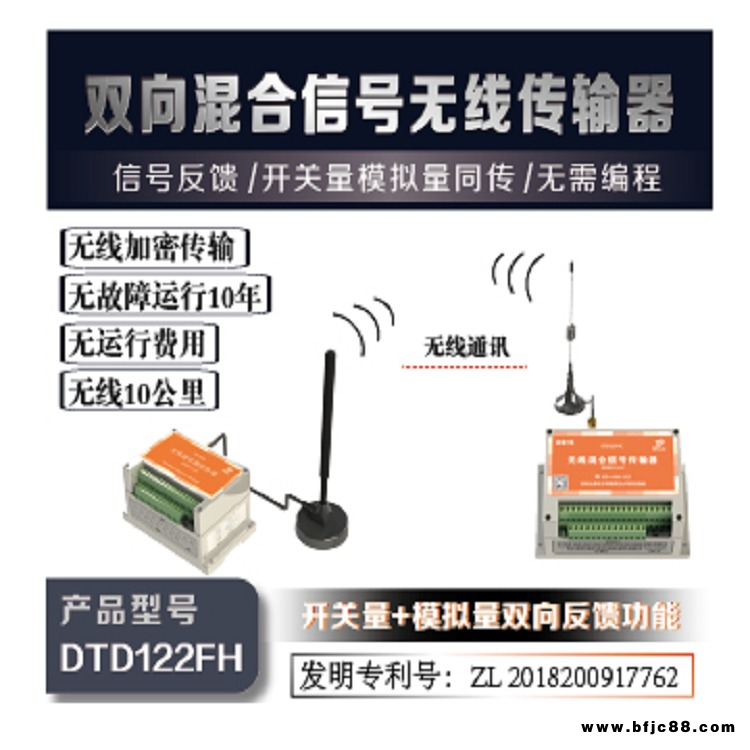

達泰1系DTD122FHCY雙向混合信號無線傳輸裝置[開關量模擬量無線傳輸模塊]“雙向”代表一個模塊上同時具備發射和接收的功能；所謂“混合信號”就是一個模塊上既有模擬量信號，又有開關量信號。每臺無線傳輸裝置都可以同時采集標準4-20mA電流信號和開關量信號，也可以對接收到的信號進行反饋。整個系統是通過全數字無線加密方式，抗干擾能力強，適用于工業現場等惡劣環境。該C型產品無線可靠傳輸距離可達3公里，同系產品 遠可傳輸20KM以上。雙向混合信號無線傳輸裝置既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。

西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線傳輸模塊，開關量采集模塊，模擬量采集模塊，養殖場環境無線監控，科學養豬方案

成功案例

?湖南正大畜禽有限公司，養殖場環境監測報警，2016年

?四川隆昌邦得畜牧機械制造有限公司，養殖場傳感器信號監測，2017

?吉安縣溫氏畜牧有限公司，農場溫濕度監測，2017年

?大鐘農場廣源畜牧，多臺三菱PLC之間無線通訊，400米，2019

?吉安縣溫氏畜牧有限公司，水池與水泵之間，300M，2019

西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子,無線傳輸模塊，開關量采集模塊，模擬量采集模塊，養殖場環境無線監控，科學養豬方案

相關案例

? ? ? ? 【點擊 】豬產房溫濕度無線遠程監控系統（湖南正大畜禽項目簡報）.pdf

【點擊 】西安達泰電子簡介及部分行業合作用戶V9.2.pdf

【點擊進入】國電電廠分布流量計信號無線采集方案

【點擊進入】生物科技味精生產線的無線解決方案

【點擊進入】鞍山鋼廠智能化無線改造方案

【點擊進入】為百水泥廠項目簡報

詳細方案說明及產品簡介，請直接向技術人員索取資料
