化工廠多處傳感器及設備開關信號通過組態軟件無線監控

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

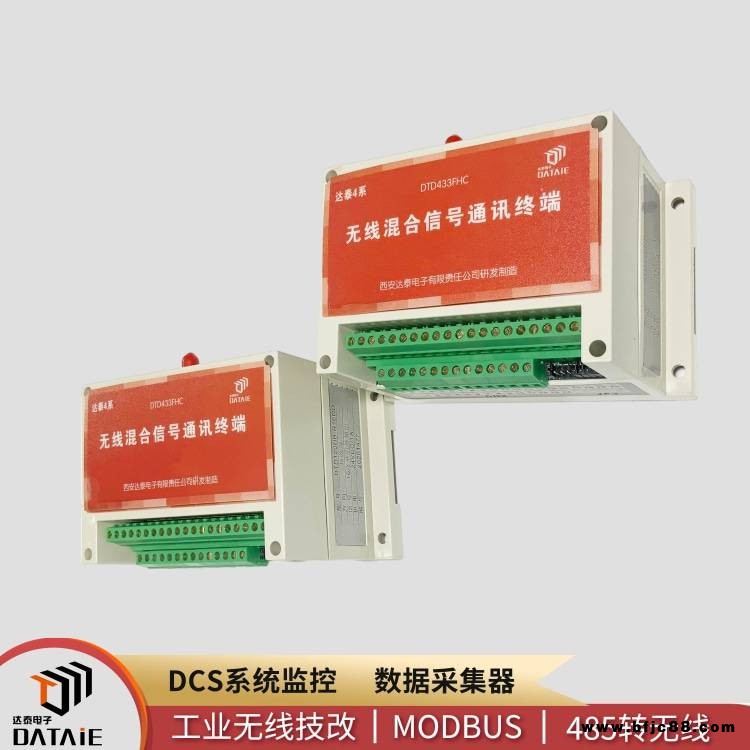

1. 達泰4系工業級多點集群組網無線混合信號測控終端-DTD433FH

DTD433FH可同時采集開關量和模擬量的輸入輸出信號，符合MODBUS RTU協議，無線可靠傳輸距離達10公里。DTD433FH產品適合于點對多點而且分散不便于挖溝布線等應用場合。一臺主機可與256個從機配套使用。所有從機的地址都是維一的，不會存在從機間互相干擾的情況。
DTD433FH需要與DTD433M/DTD434M/DTD435M一同使用，作為從站采集傳感器、PLC、DCS、智能儀表等設備的數據，與主站PC、PLC、組態軟件、觸摸屏、人機界面等組成無線自組網 通訊。使用過程中無需更改程序，只需簡單接線即可使用。

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，西安達泰電子,工廠無線技改

2. DTD433FH產品選型

二、項目背景

陜西興化集團有限責任公司是陜西延長石油（集團）旗下重要的化工板塊。公司位于八百里秦川的興平市，占地面積3000多畝，目前資產總額近 83億元。公司始建于1965年，是我國早期從國外引進以重油為原料生產合成氨的化肥化工企業，是較大的消酸鞍系列產品生產基地之一，中國化工500強企業。經過50多年的建設和發展，現已形成化工為主、無機化工為輔、工業農業互補的產業發展格局。

三、現場應用

1. 需求

廠內的四個區域：四期變電所、循環水站、電磁站、四期變電所，需采集幾路溫度和液位信號至主控室電腦組態軟件上。主控室工作人員根據收到的數值，在組態軟件上遠程啟停對應的風機，避免因設備過熱導致的事故發生。
每個區域距離主控室的直線距離及傳輸信號路數如下圖所示

四期變電所：此處有3個溫度傳感器(3AI)和3個風機(3DI)信號需要傳輸，距離主控制室較遠的一個點約2KM；
循環水站：此處有2路循環水液位計信號需要傳輸，距離主控制室約1.3KM；
電磁站：此處有5個溫度傳感器(5 AI)和5個風機(5DI)信號需要傳輸，距離主控制室較遠的一個點約2.2KM；
變電所：此處有6個溫度傳感器(6AI)和6個風機(6DI)信號需要傳輸，距離主控制室較遠的一個點約800米；

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，西安達泰電子,工廠無線技改

2. 解決方案

根據現場情況，達泰技術人員決定在四個區域分別安裝一塊DTD433FH無線混合信號通訊終端，采集變送器4-20mA模擬量信號和輸出開關量信號。主控室電腦組態王軟件作為主站，安裝一塊DTD433MC，將從站數據在組態界面顯示數據。實現變電所、電磁站機房室溫高于設定值通過打開對應風機通風，達到降低機房溫度防止高溫發生短路，避免影響車間生產；通過對循環水液位信號的無線實時遠程監測，充分利用水資源，在完成生產需求地同時合理節約用水。
無線通訊方案示意圖

四、無線方案的優勢

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

混合信號無線傳輸器，4~20mA無線變送器，無線模擬量及開關量傳送器，無線模擬信號采集器，西安達泰電子,工廠無線技改

五、成功案例

上海寶鋼集團公司，深水井8路模擬量無線監測，2公里
寧波鋼鐵有限公司，壓力閥門一發兩收，1公里
石橫特鋼集團，水池水位監測2發1收，3公里
貴州省黔西中水發電廠，分散式機械故障監測，500米
浙江天電電氣，在值班室內監測4個車間設備，500米
蘇州水都環境公司，PLC在線控制液位，壓力等信號，800米
寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
甘肅永登水泥廠，單向20路開關信號無線傳輸，100米
云南拉好集團江河水泥，兩臺分布水泵無線監測2AI，3公里
象州縣污水處理廠，污水池流量監控，5公里
襄樊國鐵機電公司，高鐵站臺1主4從，1公里
衡水老白干酒業公司，2AI水溫信號無線傳輸到車間控制室，1公里
吐魯番中企銅業有限公司，4個雷達液位計與PLC模擬量無線傳輸，2公里
江西銅業集團，山上水池液位監測，3公里
內蒙古優藍科技有限公司，現場多個閥門開關量模擬量無線傳到DCS，2km
青島特鋼，現場分散區域信號集中傳輸到PLC上監測控制，1千米
安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸，100米
金隅冀東水泥，多臺增壓泵和DCS無線通訊，800米
四平正泰電氣有限公司，變頻器供水控制系統
赤峰熱電廠，鼓風機變頻調速系統無線監控
持續更新
