應用 機械制造、設備及船舶建造 推進技術，液壓系統 一般應用 ■ ■ ■?

功能特性 ■ ■ ■ ■ 描述 TE 60.30 TE 60.30 ? 06/2018 溫度范圍： -50 °C ~ +250 °C，精度等級符合 DIN EN 60751 TR30-W：集成變送器并可以通過軟件編程和校準 電氣連接形式：圓形接頭或 DIN 赫斯曼接頭 過程連接和探桿材料為不銹鋼 威卡（WIKA）數據資料 威卡（WIKA）數據資料 數據資料中顯示了類似產品： 微型熱電阻溫度計，TR31 型；參見數據資料 TE 60.31 編程單元 PU-548 型；參見數據資料 AC 80.18 該系列熱電阻溫度計用于測量氣體和液體介質。

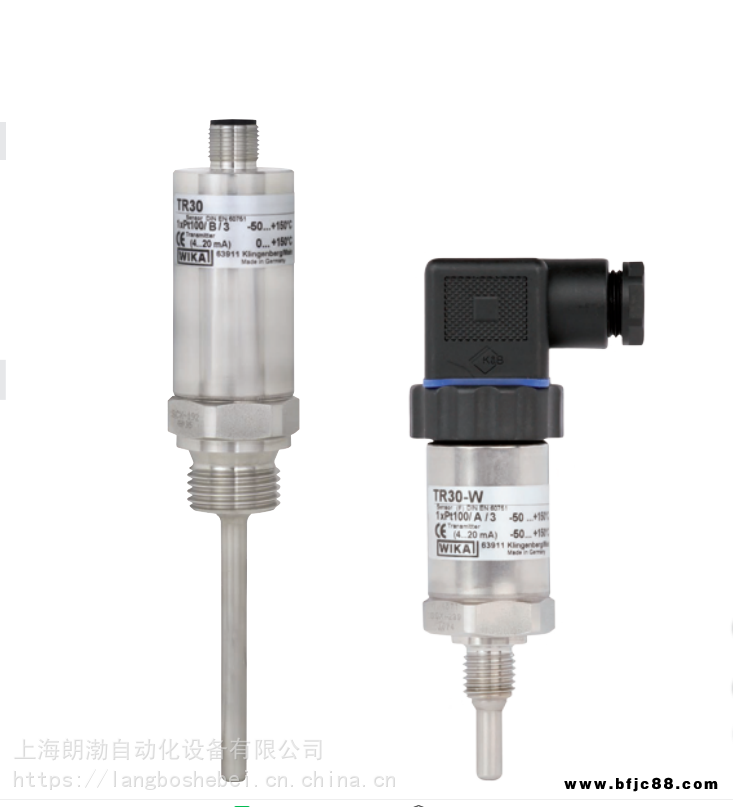

?測量的壓力為 4MPa（特殊設計時為 40MPa，取決于 插入的長度直徑）。所有電氣元件都是防水沖擊和防震設 計。 TR30 熱電阻溫度計帶整體焊接而成的護套，配有可直接 安裝的帶螺紋的過程連接。不帶過程連接的形式也可以 實現。電氣連接可用標準 DIN 赫斯曼接頭M12x1導線連接。 輸出信號 Pt100 TR30-P 型熱電阻溫度計提供 Pt100 信號直接輸出。 也可以選擇本安型。 輸出信號 4 ... 20 mA TR30-W 型熱電阻溫度計集成一個輸出信號 4... 20 mA 變送器，可通過軟件編程設置。保證了測量溫度信號 值得簡單、可靠的傳輸。

TR30-P 型帶直接傳感器輸出（Pt100 輸出信號）的溫度計 溫度范圍 ■ A 類 ■ B -30 ... +150 °C (-22 ... +302 °F) -30 ... +250 °C (-22 ... +482 °F) -50 ... +150 °C (-58 ... +302 °F) -50 ... +250 °C (-58 ... +482 °F) 測量元件 Pt100 接線方式 測量元件公差值，根據 ■ 2 ■ 3 ■ 4 IEC 60751 ■ B ■ A 電氣連接 ■ M12 x 1 ■ 帶變送器和 4 ... 20 mA 輸出信號的溫度計（TR30-W 型） 溫度范圍1) ■ A ■ B -30 ... +150 °C (-22 ... +302 °F) -30 ... +250 °C (-22 ... +482 °F) -50 ... +150 °C (-58 ... +302 °F) -50 ... +250 °C (-58 ... +482 °F) 測量元件 Pt100 測量元件公差值1) 根據 IEC 60751 量程 基本配置 模擬輸出 測量偏差，根據 IEC 60770 23 °C ±5 K 直線化 直線化誤差 接通延時，電氣設備 故障信號電流信號 傳感器短路 載荷 RA 載荷影響 電源 UB 允許殘余紋波 電源輸入 電源影響 電磁兼容性 (EMC) 溫度單位 信息數據 ■ B ■ A 300 K 4 ... 20 mA 1 % 2) IEC 60751 ±0.1 % 3)<10 ms RA ≤ (UB - 9 V) / 0.023 A RA UB V ±0.05 % / 100 Ω DC 10 ... 35 V 24 V 10 %/ 300 Ω ±0.025 % / V 4) 1) 2) 3) 4) 描述 類 （測量電流：0.1 ... 1.0 mA） 關于 Pt 傳感器的詳細規格，參見網站 www.wika.cn 上的技術信息 IN 00.17。 無頸管 帶頸管 無頸管 帶頸管 測量電阻 線制 線制 線制 類 類 M12 x 1 圓形連接器（4 銷） 直徑為 6 ... 8 毫米電纜用 A 型 DIN 赫斯曼接頭，橫截面積：1.5 mm2 類 類 無頸管 帶頸管 無頸管 帶頸管 測量電阻 類 類 與溫度呈線性關系，根據 可配置，根據 NAMUR NE43 降級 ≤ 3.6 mA 升級 ≥ 21.0 mA 不可配置，一般 NAMUR 降級 ≤ 3.6 mA （變送器） 載荷 ， 單位為 Ω， 單位為 ，2 線式 測量范圍 0 ... 150 °C，其他測量范圍均可調節 小 20 K， （測量電流：0.5 mA） 因此，應保護溫度變送器的環境溫度不超過 85 °C (185 °F)。 適用于小于 50 K+0.1 K 的測量量程 測量范圍的 ±0.2 %，下限低于 0 °C (32 °F) 如果線路長度超過 30 米或離開建筑物，則使用帶屏蔽電纜的熱電阻溫度計，至少在引線的一端對護罩進行接地。 關于以 % 為單位的讀數，參見量程 為正確確定總體測量誤差，必須考慮傳感器和變送器的測量偏差。 EN 61326 （B 類1 組）和抗干擾度（工業應用） ，還符合 NAMUR NE21 可配置為 °C、°F 和 K 可將標簽編號、描述和消息儲存在變送器內

帶變送器和4 ... 20mA 輸出信號的溫度計（TR30-W型） 環境溫度和儲存溫度 -40 … +85 °C (-40 ... +185 °F) TR30-P -40 ... +125 °C (-40 ... +257 °F) 防護等級 IP65 準確度5) -1 Kelvin 響應時間 t50<5 s t90 <10 s 材料（外殼和過程連接） 抗振性 ■ ■ 傳感器管 材料 1.4571 (316Ti) 過程連接 （焊接/活動卡套） 螺紋，符合 DIN 3852 A 型 ■ G ? B ■ G ? B ■ G ? B ■ ? NPT ■ ? NPT ■ 傳感器插入長度 25 50 75 100 120 150 200 300 400 傳感器直徑 ■ 3 mm 6) ■ 6 mm ■ ■ 8 mm 5) 6) 配置和校準數據 電氣連接 防爆保護（選項） ■ ■ / Ui = DC 30 V Ci = 6.2 nF Ii = 120 mA Li = 110 μH Pi = 800 mW 儲存在 EEPROM 內 M12 x 1，4 銷圓形連接器 直徑為 6 ... 8 毫米電纜用 A 型 DIN 赫斯曼接頭，橫截面積：1.5 mm2 在 Ex I 氣體/灰塵場所本質安全 安全相關電流回路值（+和-接頭）： 型，帶 DIN 赫斯曼接頭： （適用于直徑為 6 毫米的傳感器） （不適用于直徑為 8 毫米的傳感器） 不銹鋼 3 g（IEC 60751，標準） 20 g（IEC 60751，特殊設計，插入長度達 160 毫米，無活動卡套） IP67，根據 IEC 529 / EN 60529，適用于圓形連接器 M12 x 1 IP65，根據 IEC 529 / EN 60529，適用于 A 型 DIN 赫斯曼接頭 本文中規定的防護等級僅適用于使用具有適當防護等級的對接連接器插入之時。 不銹鋼 咨詢交付時間） TR30 系列熱電阻溫度計設計直接安裝在過程設備中。 使用該溫度計時再添加一個護套無任何意義。 在 100 °C 時測量（212 °F） 不包括使用的活動卡套。 （僅在插入長度為 25 毫米時） （插入長度：50 ... 500 mm） （插入長度：50 ... 500 mm） （插入長度：50 ... 500 mm） 6 mm，逐漸減至 3mm 無 （不適用于直徑為 8 毫米的傳感器） 或 500 毫米（可采用其他插入長度；
