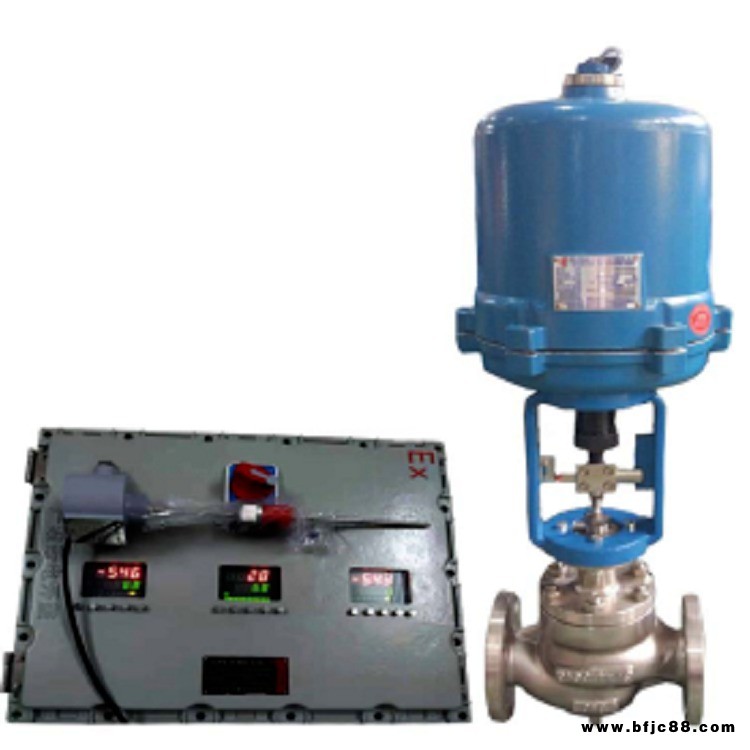

防爆溫度調節閥/比例二通水閥 DN100 型號:941X-16Q庫號：M346128

防爆等：EXDIIBT4 電源：AC220V 輸入:DC4-20MA

防爆溫度調節閥 主要參數

閥體

閥體形式 直通鑄造球型閥

公稱通徑 DN15～200mm

公稱壓力 PN1.6、2.5、4.0、6.4MPa

法蘭標準 GB/T9113、 JB/T79

連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃

壓蓋型式 螺栓壓緊式

密封填料 V型聚填料、含浸聚填料、紡織填料、石墨填料

閥內件

閥芯形式 單座式閥芯

 直線

執行機構、傳感器、毛細管

執行器型號 3810系列、PSL系列

主要參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、信號：4-20mA·DC

防護等：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

溫包、毛細管材料 H62、1Cr18Ni9Ti

毛細管長度 3米、5米、10米

溫度范圍 0~250℃

設定值偏差 ±2℃

防爆溫度調節閥 主要零件材料及結構圖

1 閥體 WCB CF8 CF8M CF3M

2 閥座 304 304 316 316L

3 墊片 PTFE/石墨墊片

4 閥芯 304 304 316 316L

5 導向套 304 304 316 316L

6 閥蓋 WCB CF8 CF8M CF3M

7 閥桿 304 304 316 316L

8 填料 PTFE/柔石墨

9 彈簧 65Mn

10 螺母 304 304 316 316L

溫度調節閥 額定行程與流通能力、泄露標準

公稱通徑 20 25 32 40 50 65 80 100 125 150 200

流通能力(m3/h) 7 10 16 25 40 63 100 160 250 400 630

額定行程 6 8 10 14 20 30 30 40

調節精度(℃) ± 1 ~ ± 5

使用介 蒸汽、水、油、氣體

允許

泄漏量 硬密封 10 -4 X 閥額定容量

軟密封 “ 0 ”
